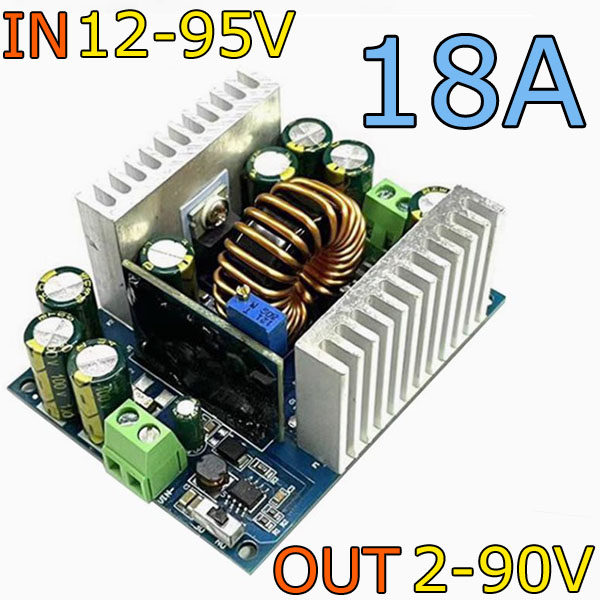

Понижающий DC-DC 500W - 90V/18А
Новинка
Артикул:
566-59
1 050 р.
+ 42 Бонуса
Есть в наличии
(3)
-
+
В корзину
Описание
Мощный DC-DC преобразователь напряжения на 500W с регулировкой по току и напряжению.
Технические характеристики:
- входное напряжение: 12V-96V;
- выходное напряжение: 2V-90V (разница между входным выходным напряжением должна быть не менее 2 В);
- выходной ток: до 18А (номинальная мощность 15А 400Вт, при 500Вт 18А потребуется вентилятор) ;
- эффективность: 95%;
- встроенная защита.
Размер 80*60*35 (Д*Ш*В)
1. Модуль использует схему ступенчатой ректификации, которая является чрезвычайно эффективной, с наивысшим КПД до 96%.
2. Выходное напряжение и ток плавно регулируются.
3. Входное напряжение может достигать 95 В, а выходное напряжение может достигать 90 В.
4. Благодаря защите от обратного подключения входного сигнала он не перегорит, если положительный и отрицательный контакты будут подключены наоборот.
5. С переключателем плавного пуска
Параметры модуля:
Название модуля: 500 Вт понижающий модуль постоянного напряжения постоянного тока регулируемый блок питания
Характер модуля: неизолированный понижающий модуль
Входное напряжение: 12-95 В
Диапазон выходного напряжения: 1,5-90 В (можно только понижать, но не повышать, выходное напряжение может быть только ниже входного)
Разница входного и выходного напряжения: 2 В
Постоянный выходной ток: 0,3--18 А (плавная регулировка)
Номинальный выходной ток: 15А
Номинальная выходная мощность: 400 Вт
Защита от перенапряжения на входе: отсутствует (перенапряжение запрещено)
Рабочая температура: -10~+65 градусов
Рабочая частота: 120 кГц
Эффективность преобразования: до 96% (эффективность зависит от входного и выходного напряжения, тока и разности напряжений)
Защита от короткого замыкания: Да (защита от постоянного тока)
Защита от обратного подключения на входе: Да (обратное подключение МОП-лампы)
Защита от обратного питания на выходе: отсутствует (для зарядки аккумулятора выход подключается к индуктивной нагрузке, например, двигателю, необходимо добавить диод защиты от обратного питания)
Примечание:
1. Если входное напряжение превышает 36 В, сначала поверните переключатель ВКЛ/ВЫКЛ в положение ВКЛ, подключите провода и включите питание, затем поверните переключатель в положение ВКЛ (чтобы предотвратить искрение во время подключения).
2. Этот блок питания является понижающим, и выходное напряжение может быть только ниже входного напряжения.
3. При естественном рассеивании тепла мощность не превышает 400 Вт, ток не превышает 15 А, и есть ограничение мощности. Если выходное напряжение высокое и разница входного и выходного напряжений большая, пожалуйста, уменьшите ток.
4. Если ток превышает 15 А, а мощность превышает 400 Вт, добавьте вентилятор для охлаждения.
Метод регулировки напряжения и тока: (с помощью инструментов мультиметра, плоской отвертки)
Регулировка напряжения: Поверните синий потенциометр на плате питания в соответствии с необходимым вам напряжением. Поверните его по часовой стрелке, чтобы увеличить напряжение, и против часовой стрелки, чтобы уменьшить его.
Регулировка выходного тока: установите мультиметр или амперметр в положение тока 20 А или 10 А, отрегулируйте напряжение источника питания до 5 В, поверните потенциометр постоянного тока против часовой стрелки примерно на 10 оборотов, отрегулируйте ток до минимума, используйте мультиметр для замыкания выход, а затем отрегулируйте его по часовой стрелке. Потенциометр регулирует ток до требуемого значения тока;
Текущее обнаружение модуля является низкоуровневым обнаружением. Пожалуйста, не замыкайте отрицательный полюс входа и отрицательный полюс выхода напрямую проводом. Короткое замыкание отрицательного полюса источника питания не даст постоянного тока, что приведет к повреждению источника питания и электрооборудования, требующего постоянного тока.
Модуль представляет собой понижающий источник питания, который может только понижать напряжение, но не повышать его. Входное напряжение должно быть выше выходного напряжения.
