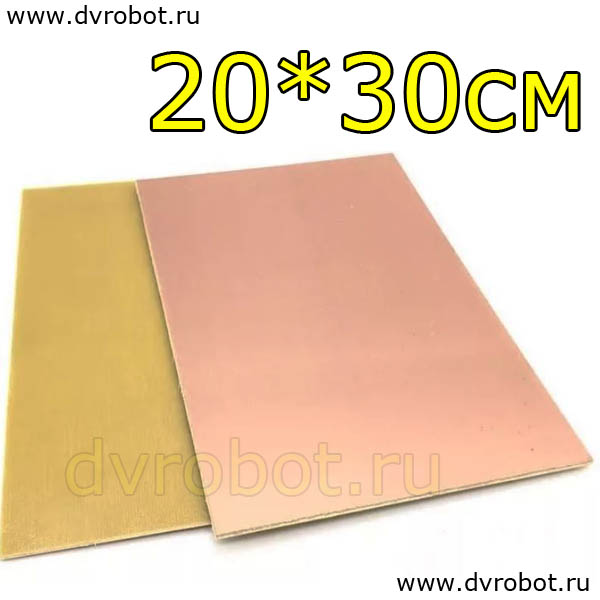

Медная плата 20*30 - 1.0

Описание

  Медная плата односторонняя – представляет собой заготовку для создания печатной платы в домашних условиях. Основа платы состоит из стекловолокна, одна поверхность которой покрыта тонким слоем меди. Именно на этой поверхности и будет происходить вытравливание вашей будущей платы. Ниже приведен краткий наглядный обзор изготовления печатной платы в домашних условиях.

Фото обзор изготовление печатной платы в домашних условиях:

1. Взять заготовку односторонней или двух сторонней медной платы, хорошо промыть в теплой воде со средством для мытья посуды. Если имеются следы окисления меди - зачистить их мелкой шкуркой.

2. Отклеить от фотопленки защитный слой (белый), далее наклеиваем голубую фотопленку на медную поверхность платы. Наклеивать нужно так, что бы не было воздушных пузырьков. Поверхность пленки сама по себе не клейкая. Поэтому, используя прокладку из листа бумаги, нужно утюгом как бы припаять, приплавить фотопленку к плате. С какой силой давить, сколько и как, ориентируйтесь сами по ситуации – все зависит от температуры утюга (оптимальная температура около 100 градусов), силы и времени надавливания. Результат нужно получить следующий – фотопленка должна плотно прилегать и облегать медную плату.

3. Распечатываем на лазерном принтере вашу схему. Используя специальную  матовую пленку (глянцевая бумага). Причем обратите внимание, что данная распечатанная схема на прозрачной глянцевой бумаге будет играть роль защитного экрана (или наоборот, это как посмотреть) от ультрафиолетовых лучей см. ниже. Но не как не трафарет для нанесения тонера на вашу плату.

4. Закрепляем распечатанный на глянцевой бумаге трафарет на поверхности медной пластины, на которую до этого мы наклеили фотопленку ( очень удобно придавить прозрачным оргстеклом для фиксации). И далее используя неоновую лампу, помещаем под воздействие ультрафиолетовых лучей. Сколько времени? Примерно около нескольких минут, а если на солнце, то несколько часов. Ориентируйтесь по результату.

5. Далее помещаем нашу плату в ванну с раствором фотопроявителя примерно 10 грамм на 1 литр.

6. Травим.

7. Далее, что бы избавится от остатков фотопленки, помещаем нашу плату в раствор пятновыводителя или ацетона.

8. Готово

Характеристики:

- размер печатной платы 20 х 30 см. толщина 1,5 мм;

- вид платы - односторонняя; - основа - стекловолокно;

Цена за 1 ШТ.

Производитель ” RoboBox“ Китай
