Купить плата расширения RS485/TTL Breakout

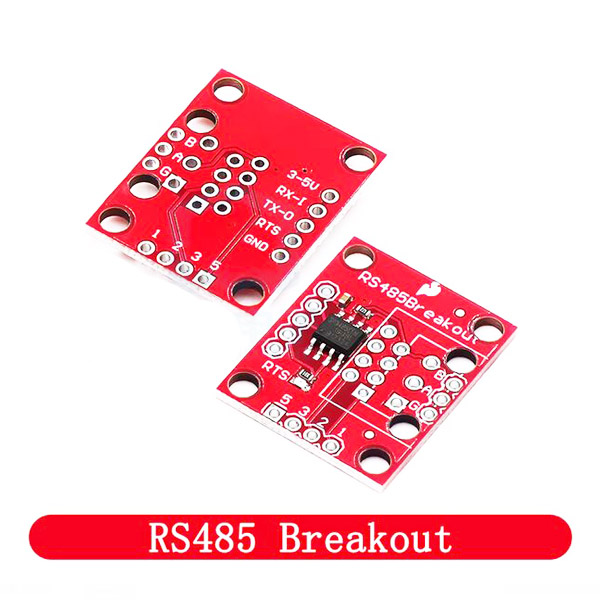

Это плата расширения для микросхемы приемопередатчика RS-485 SP3485, которая преобразует последовательный поток UART в RS-485. SP3485 — полудуплексный приемопередатчик, поэтому он может передавать данные только в одном направлении за раз, но может достигать скорости передачи до 10 Мбит/с. Эта плата потребляет очень мало энергии и может работать от одного источника питания +3,3 В постоянного тока.
Эта плата расширения включает в себя приемопередатчик RS-485 SP3485, фильтрующий конденсатор и другие компоненты, показанные на схеме. Мы вывели выход RS-485 на три разных разъема: (1) разъем RJ-45, (2) 3-контактный винтовой клеммный разъем 3,55 мм и (3) 3-контактный разъем с шагом 0,1 дюйма; ни один из этих выходных разъемов не установлен.
Характеристики:
Полностью оснащен приемопередатчиком RS-485 SP3485 и вспомогательными компонентами
Работает от одного источника питания +3,3 В
Совместимость с логикой +5,0 В
Вход/выход RS-485 выведен на разъем RJ-45, винтовой клеммный разъем 3,5 мм и разъем с шагом 0,1 дюйма
Включение драйвера/приемника подключено к линии RTS
Диапазон входного синфазного напряжения от -7 В до +12 В
Позволяет подключать до 32 приемопередатчиков к последовательной шине
Защита от короткого замыкания на выходе драйвера
