Описание

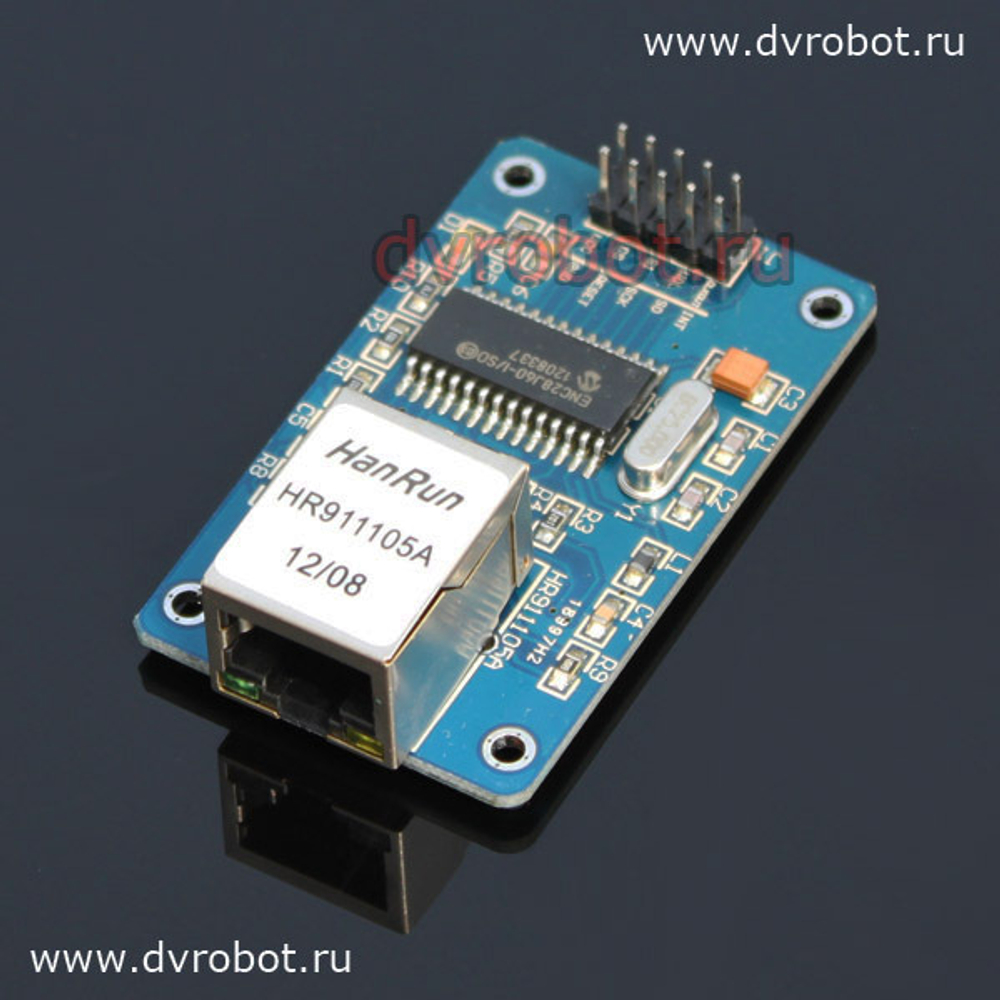

Ардуино Интернет модуль – подключается к большинству типов микроконтроллеров через SPI интерфейс, в том числе и к Arduino. Модуль позволяет Arduino выступать в роли сетевого устройства с возможностью проводного общения с другими участниками сети ( принтерами, компьютерами, сетевыми ресурсами в сети и т.д.).

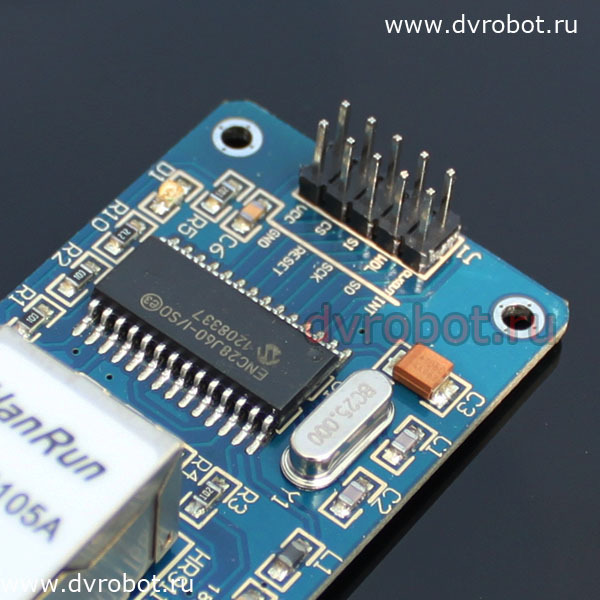

Для работы с библиотекой , нужно подключить шилд следующим образом:
Вывод 10 Ардуино к выводу CS модуля
Вывод 11 Ардуино к выводу SI модуля
Вывод 12 Ардуино к выводу SO модуля
Вывод 13 Ардуино к выводу SCK модуля
Вывод 3.3V Ардуино к выводу VCC модуля
Вывод GND Ардуино к выводу GND модуля
Внимание! Чип ENC28J60 питается от 3.3В, не подавайте на него питание с вывода 5В Arduino, т.к. это выведет его из строя.
Характеристики:
1. напряжение питания 3.3 Вольт DC.
2. LED – на питание.
3. Частота 25 МГц.
Размер 55 х 32 мм
Вес до 20 гр.
Производитель ” RoboBox “ Китай.
