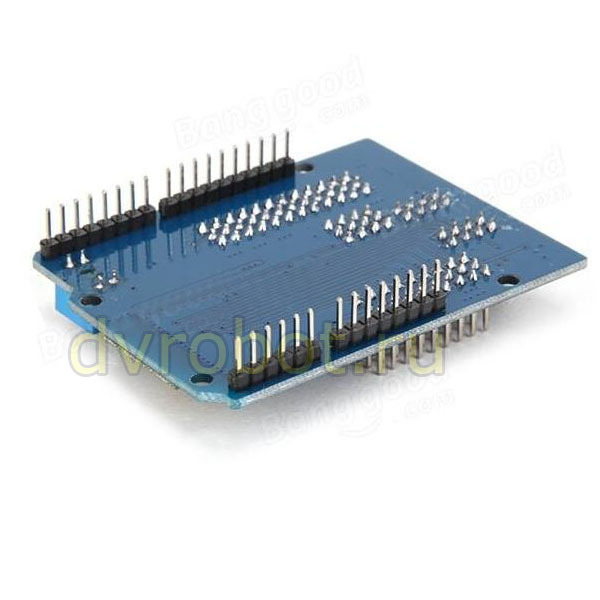

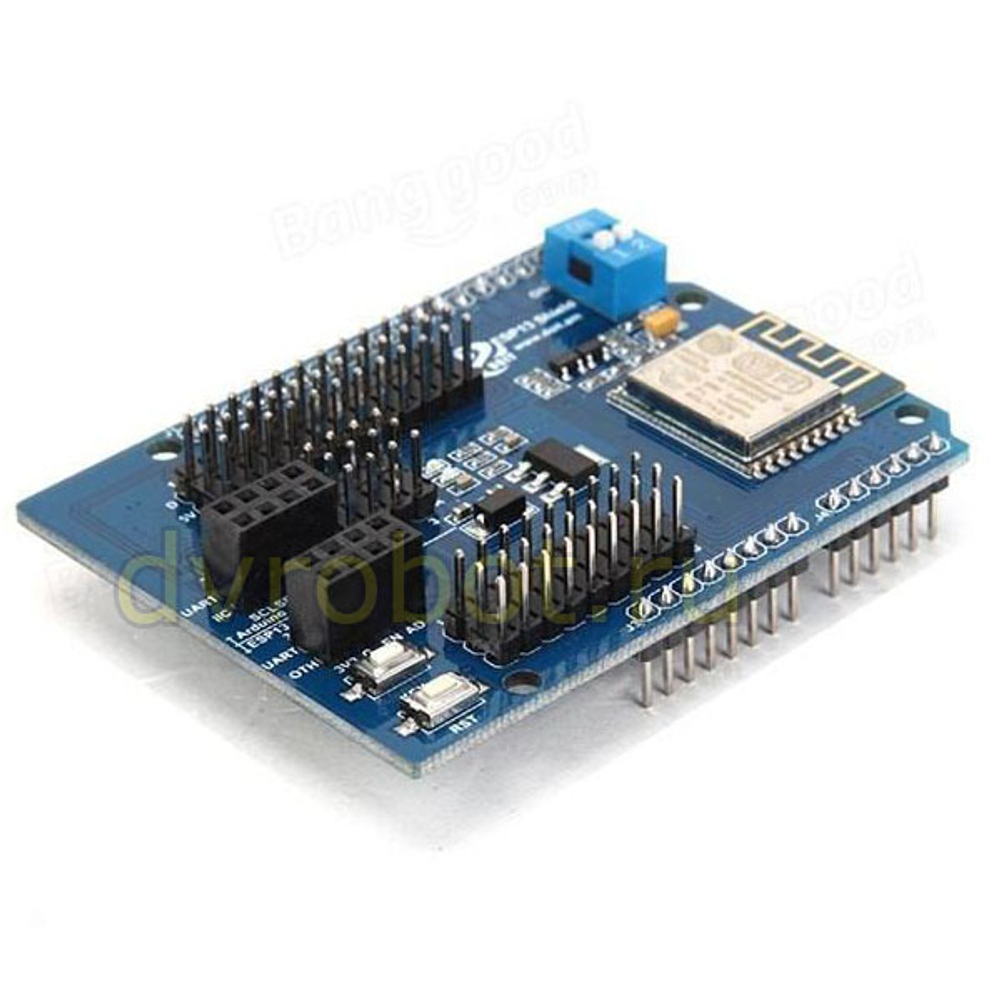

Ардуино шилд ESP8266.- Стандартные контакты совместимы с Uno, Mega2560 и другими платами управления, а для подключения к UNO используется микросхема преобразования напряжения, обеспечивающая совместимость с напряжением 3,3 В и 5 В;
- Последовательный порт управляется двухпозиционным переключателем DIP, так что плату расширения можно использовать только как плату расширения Uno или как плату расширения ESP8266;
- Последовательный WiFi, программа не требует настройки;

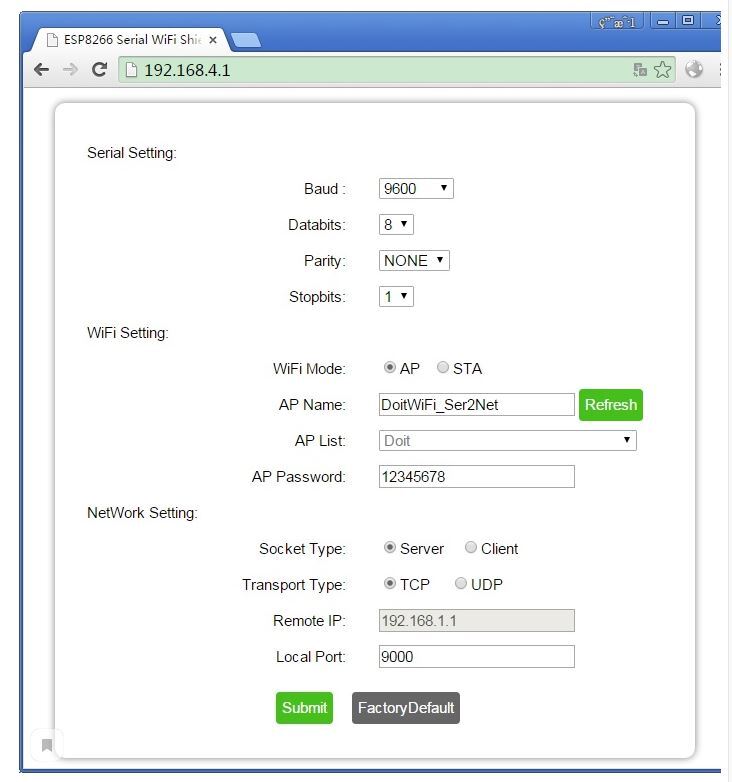

- Настройте параметры Wi-Fi и параметры последовательного порта на основе веб-сервера;
- Можно использовать как независимую плату разработки ESP8266 для загрузки официальной прошивки AT-команд, прошивки с открытым исходным кодом NodeMCU и т. д .;
- Можно использовать как независимую плату расширения для uno, при этом все контакты выведены наружу.
Технические характеристики.
1. Поддержка стандартов беспроводной связи 802.11 b / g / n;
2. Поддержка двух режимов работы STA / AP;
3. Встроенный стек протоколов TCP / IP, вы можете настроить сокет;
4. Поддержка стандартных TCP / UDP-серверов и клиентов;
5. Поддержка скорости передачи последовательного порта: 1200/2400/4800/9600/19200/38400/57600/74800/115200 бит / с;
6. Биты данных последовательного порта: 5/6/7/8 бит;
7. Проверка четности последовательного порта: нет;
8. Стоповый бит последовательного порта: 1/2 бита;
9. Стандартный UNO, мега-расстояние между выводами;
10. Выводной штифт 2/3/4/5/6/7/8/9/10/11/12/13;
11. Свинец ESP8266 GPIO 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / UART TX / UART RX;
12. СБРОС сброса;
13. Функция конфигурации мультиплексирования кнопки KEY;
14. Двухпозиционный переключатель DIP реализует переключатель расширения последовательного порта Arduino и ESP8266;
15. Рабочий ток WiFi: непрерывная передача: ≈70 мА (200 мА макс.), В режиме ожидания: <200 мкА;
16. Скорость беспроводной передачи: 110-460800 бит / с;
17. Рабочая температура: -40 ℃ 125 ℃.
