Описание

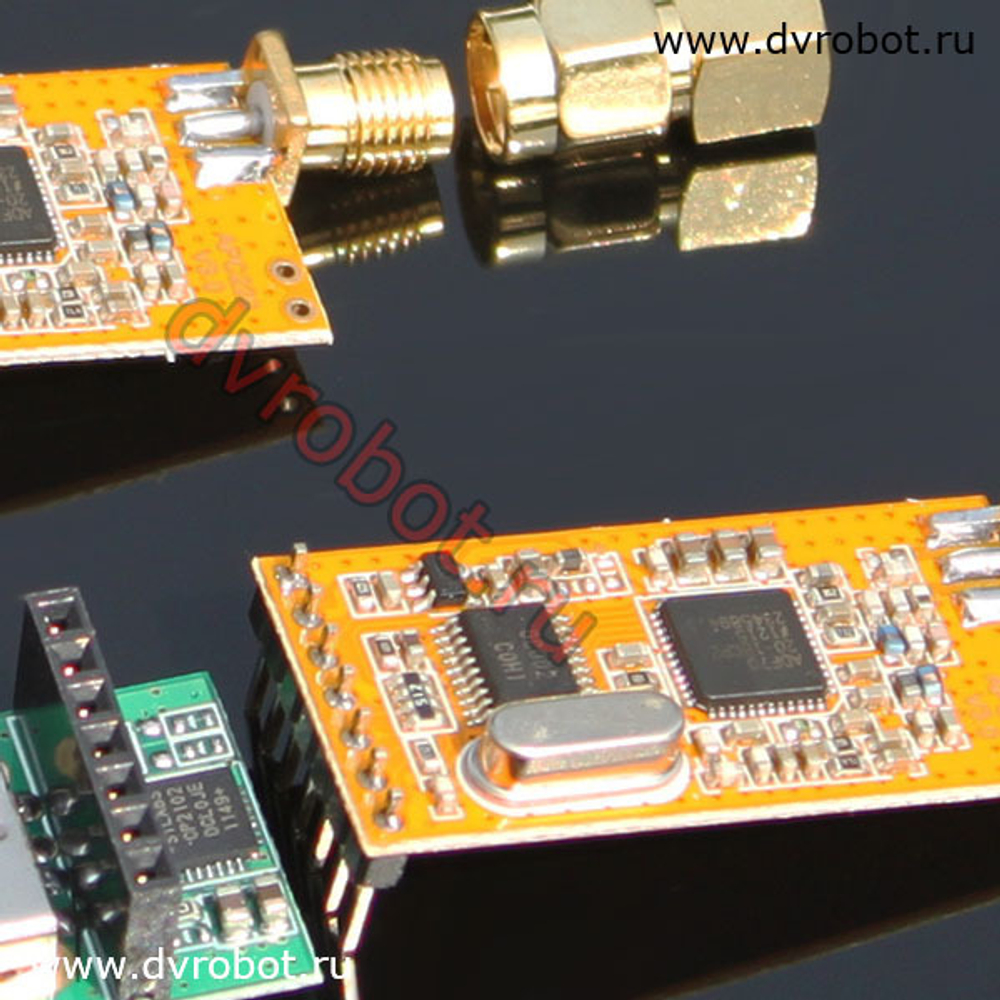

APC220-43 модуль совместимый с Ардуино для беспроводной передачи данных с высокой степенью интеграции полудуплексной микро-мощности. Модуль имеет высокоскоростной встроенный микроконтроллер и высокопроизводительный чип ADF7020-1, с возможностью само -коррекции ошибок кодирования.
APC220-43 модуль может ”прозрачно” передавать данные любого размера, со скоростью от 1200 до 19200 бит/с. на расстояние до 1000 метров, с возможностью программирования параметров: частотный канал, выходная мощность, скорость в эфире, скорость UART-интерфейса.
Применение:
- беспроводное считывание показателей счетчиков и датчиков;
- домашняя автоматизация;
- автоматизированный сбор данных;
- удаленное управление и мониторинг;
- автоматизация и безопасность;
- управление роботом;
- метеорология дистанционного зондирования;
- управление моделями самолетов;
- Arduino плата расширения.
Характеристики:
• Рабочее напряжение: от 3.3 до 5 Вольт DC.(± 50 мВ пульсация).
• Ток эмиссии 35mA 10 мВт.
• Рабочий ток ≦30mA (спящий режим ≦5uA).
• Мощность передатчика 20 мВт (10-ступенчатая регулировка).
• Чувствительность приёмника: -113 дБм.
• Скорость связи 19200 бит/с.
• Рабочая частота : 455MHZ-418M (1K шаг).
• Пространство буферного интерфейса 512bytes.
• Модуль интерфейса: UART/ TTL.
• Режим модуляции GFSK.
• Гибкие возможности программирования: частотный канал, выходная мощность, скорость в эфире, скорость UART-интерфейса.
• Чип само - коррекции ошибок кодирования.
• Расстояние передачи до1000 метров (в зависимости от окружающей среды).
• Рабочая температура: -30 - 85 °C
• Влажность 10% ~ 90% (без конденсата).

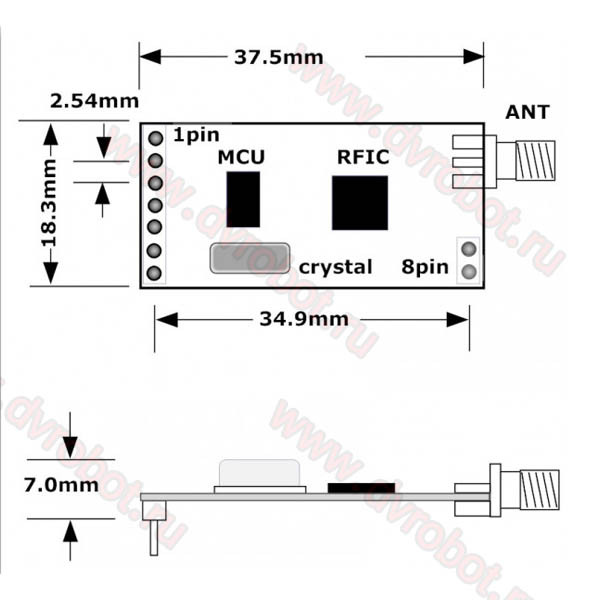

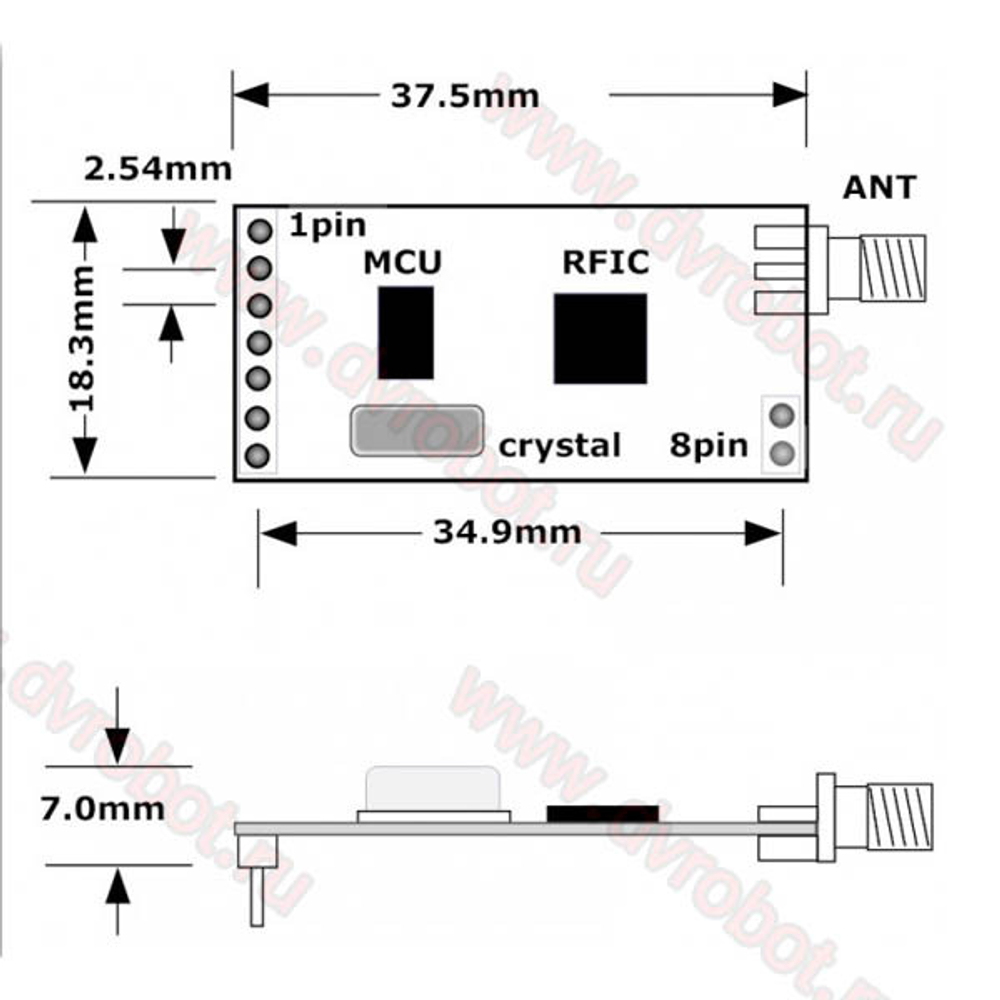

• Размер 39мм x 19мм x 2.8мм.

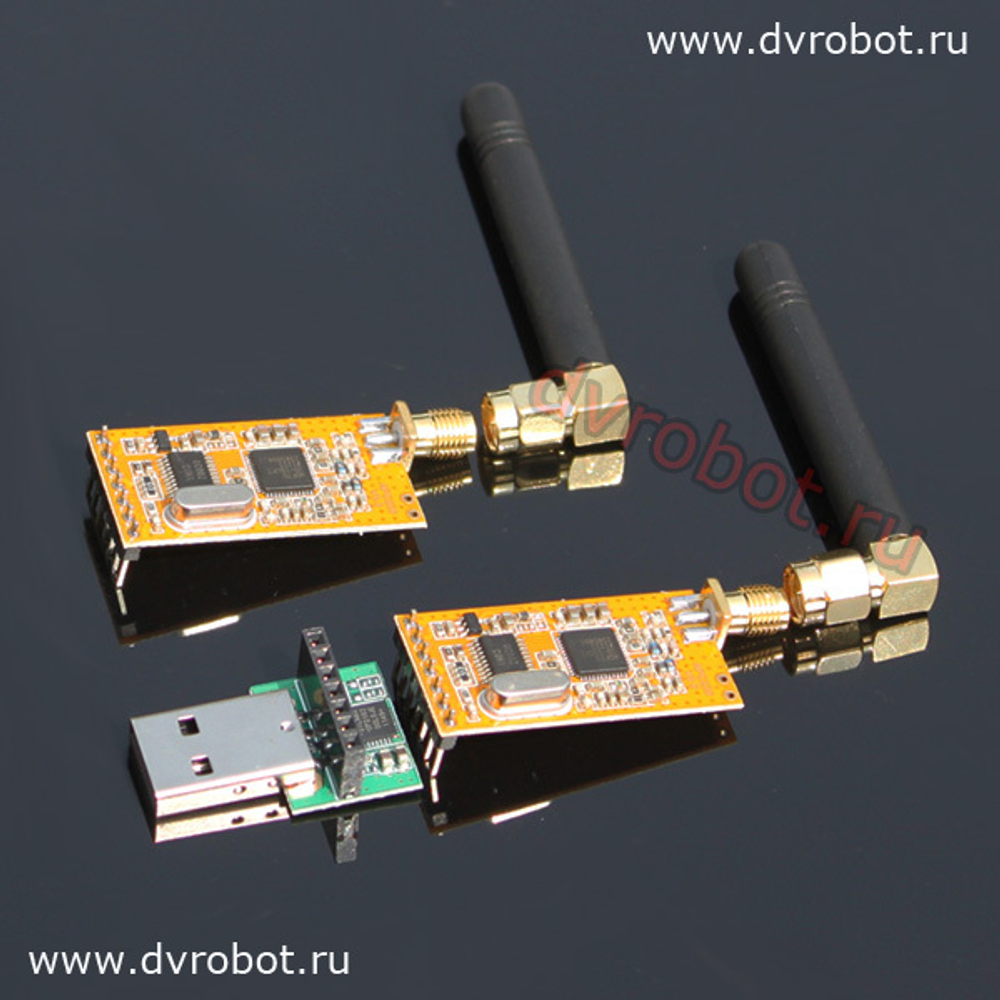

Комплектация:
- APC220-43 модуль ( 2 шт.);
- USB – переходник ( 1 шт.);
- антенна ( 2 шт.).
Производитель ” RoboBox “ Китай.
