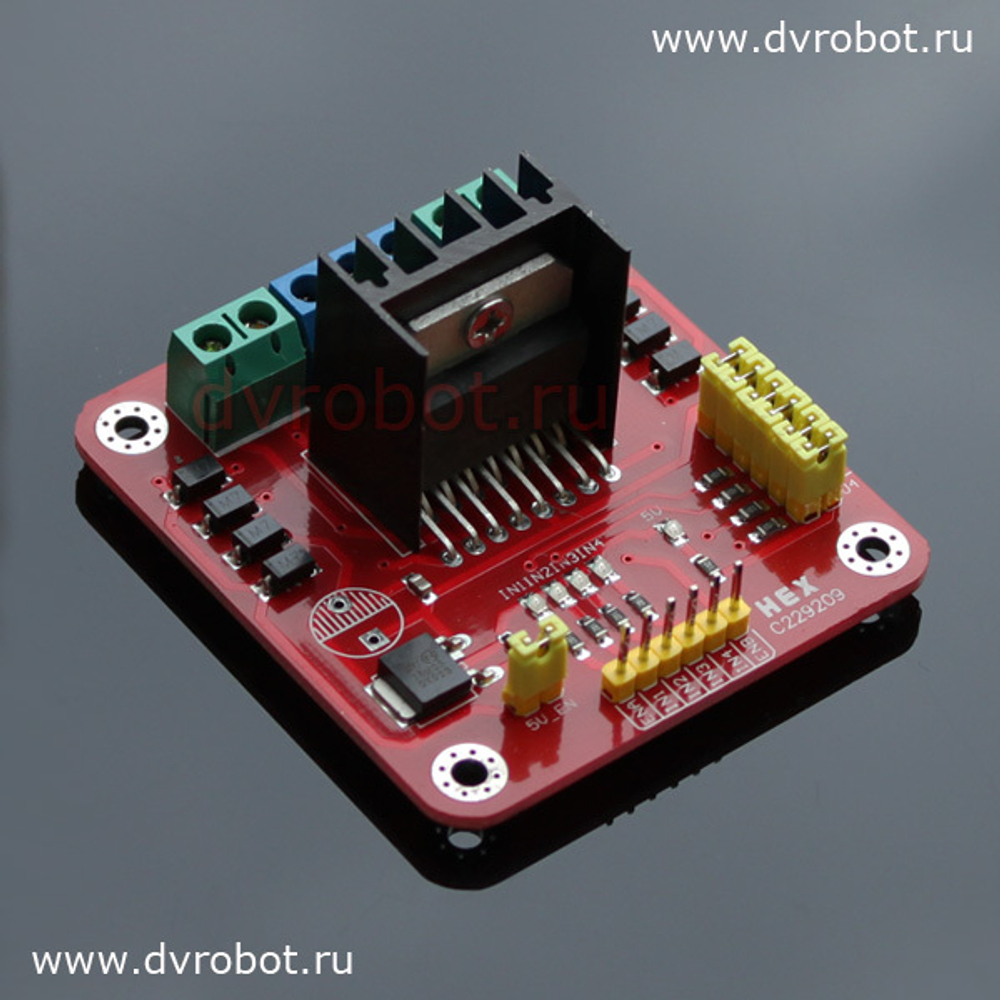

Драйвер 2 А "HEX"

(0)
Описание

Описание

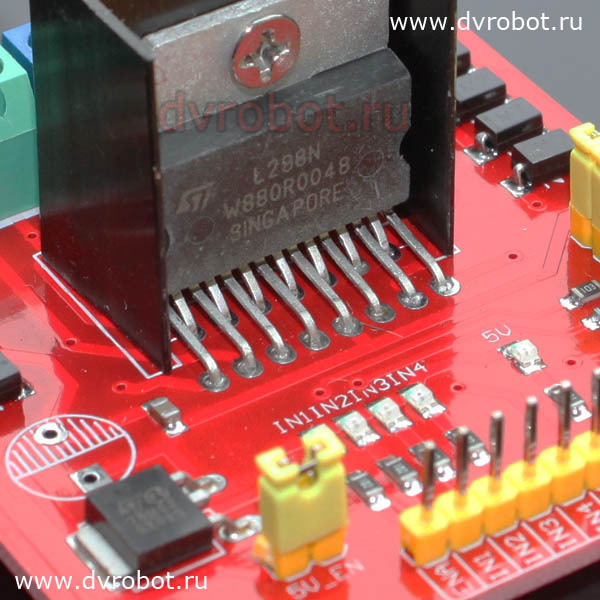

Контроллер на основе L298N от фирмы “HEX”. Максимальный ток по каждому каналу 2А. Напряжение от 5 до 35 Вольт. Управление скоростью для двух двигателей осуществляется двумя ШИМ сигналами. Направление вращения выбирается четырьмя цифровыми сигналами. Таким образом, при совместной работе с платами Arduino, на них используется 6 портов. Если управление скоростью для Вашего проекта не актуально, то возможно использование перемычки на ШИМ порту. В этом случае общее количество портов равно 4, что экономит Вам два порта на контроллере Arduino.

Характеристики:

1. Драйвер L298N.

2. Возможность управлять одновременно двумя двигателя постоянного тока.

3. Рабочее напряжение от 5 до 35 Вольт DC . VCC GND( GND земля “ - ”)

4. Дополнительное напряжение для логики 5 вольт. GND 5V( GND земля “ -” . 5V это ”+”). Ток в диапазоне от 0 до 36 mA.

5. Рабочий выходной ток на канал двигателя 2А.

6. Восемь диодов защиты от тока в направлении - двигатель контроллер.

7. Максимальная потребляемая мощность - 20 Вт. (при температуре T = 75 ℃).

8. Диапазон температуры -25 ℃ ~ +130 ℃

9. Диодные огни, показывающие направления вращения двигателей.

10. Ключ (вкл.выкл) питания драйвера.

11. Возможность замыкания ШИМ на 5 вольт (дает экономию двух портов на контроллерах).

Размер: 55x60 мм.

Высота радиатора 30 мм

Вес: 33 гр.

Производитель ” HEX “ Китай.

Пример подключения к Ардуино.
