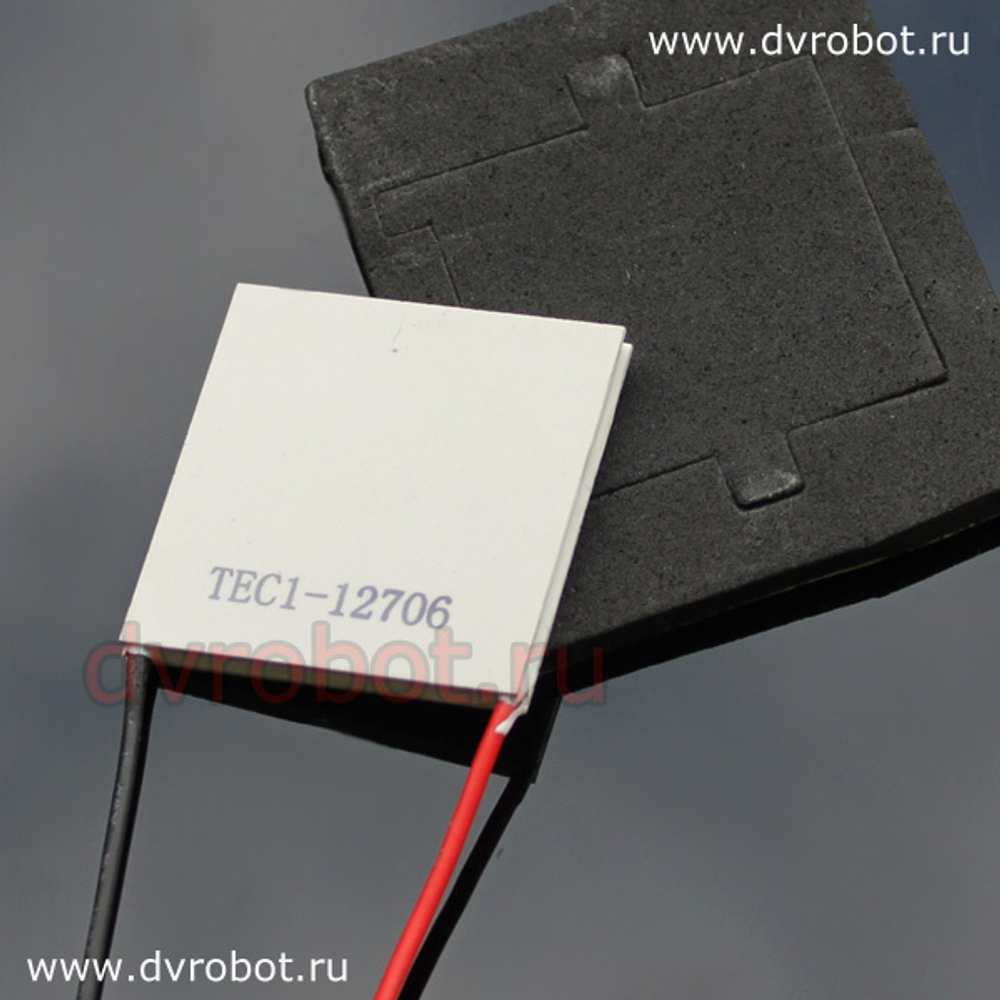

Элемент Пельтье TEC1-12706 состоит из последовательного соединения множества чередующихся полупроводниковых элементов “n” и “p” типов. При прохождении постоянного тока через такое соединение одна сторона p-n контактов будет нагреваться, другая наоборот – охлаждаться. Полупроводниковые элементы расположены на двух керамических пластинах, соединенных между собой таким образом, чтобы нагревающиеся контакты выходили на одну сторону пластины, а охлаждающиеся на другую. Говоря простыми словами, если мы возьмем и зажмем элемент Пельтье двумя пальцами и подадим напряжение на выводы элемента Пельтье, то почувствуем как одна сторона элемента Пельтье будет нагреваться, а другая охлаждаться. Если мы сменим полярность, то обнаружим, что та сторона, которая до этого нагревалась - будет охлаждаться, а та, что охлаждалась - наоборот начнет нагреваться. Сегодня элементы Пельтье широкое применение находят в компьюторостроении при создании так называемого экстремального охлаждения процессорного ядра. Некоторые создают автомобильные холодильники, портативные нагреватели и т.п. А есть и те, кто использует другие интересные свойства элементов Пельтье.
Оказывается если создать большой перепад температур на пластинах Пельтье, то есть одну сторону нагревать, а другую охлаждать,то элемент Пельтье начнет вырабатывать электричество. Это делает его незаменимым в походах и местах где ощущается нехватка электричества. Образно говоря если на одну сторону пластины положить кусок льда, а другую равномерно нагревать простой свечкой или зажигалкой, то мы получаем готовое зарядное устройство, способное к примеру зарядить сотовый телефон или фонарь.
Характеристики:

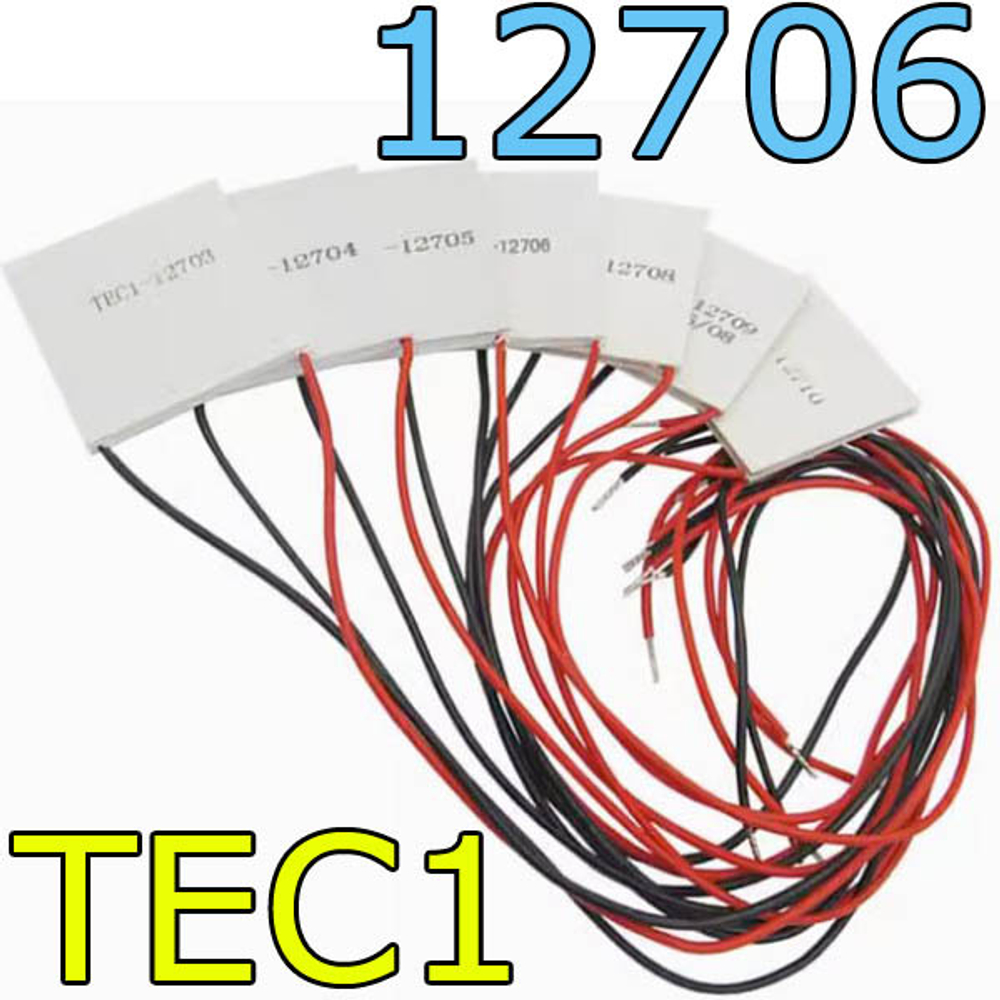

Модель чипа: TEC1-12706
Внешние размеры: 40*40*3,75 мм
Внутреннее сопротивление: 2,1~2,4 Ом (температура окружающей среды 23±1°C, испытание переменного тока 1 кГц)
Большая разница температур: △Tmax(Qc=0) выше 59℃.
Рабочий ток: Imax=4,3-4,6 А (при номинальном напряжении 12 В)
Номинальное напряжение: 12 В (Vmax: 15 В, пусковой ток 5,8 А)
Мощность охлаждения: Qcmax 60-72 Вт
Рабочая среда: диапазон температур от -55 ℃ до 83 ℃ (чрезмерное падение температуры окружающей среды напрямую влияет на эффективность охлаждения)
