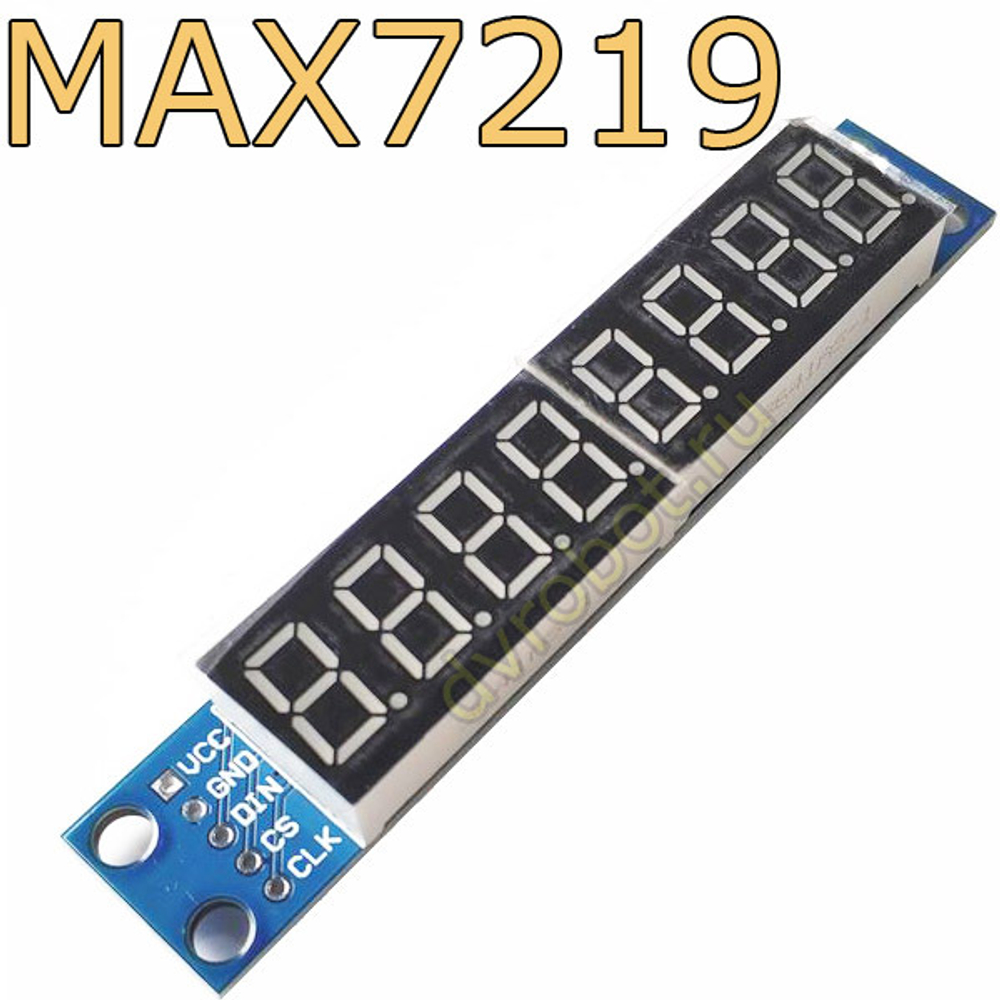

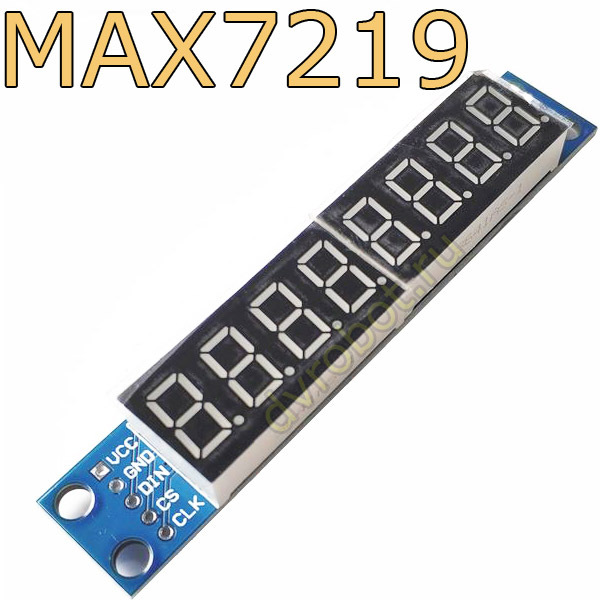

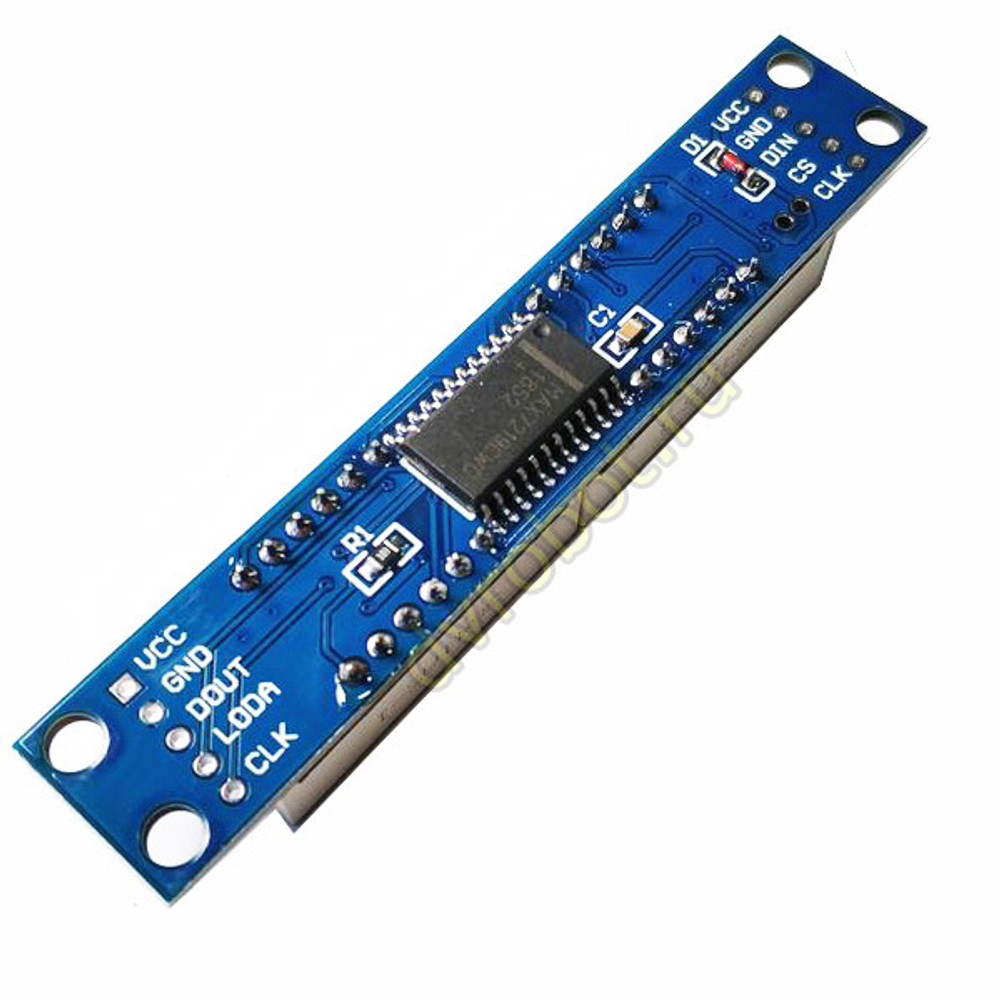

Модуль 8 LED, на микросхеме MAX7219 - это встроенный драйвер последовательного ввода-вывода с общим катодом, который соединяет микропроцессор с 8-разрядным 7-сегментным светодиодным дисплеем, а также с гистограммой или 64 отдельными светодиодами. Он включает в себя встроенный BCD-кодер B-типа, многоканальную схему сканирования, драйвер сегментов и статическую RAM 8*8 для хранения всех данных. Только один внешний регистр используется для сегмента каждого светодиода.
Удобный четырехпроводной последовательный интерфейс может взаимодействовать со всеми распространенными микроконтроллерами. Каждый адрес данных может быть обновлен без перезаписи всех дисплеев. MAX7219 также позволяет пользователю выбирать кодировать или не кодировать каждые данные.
Все устройство включает в себя режим отключения с низким энергопотреблением 150 мкА, аналоговые и цифровые регуляторы яркости, регистр ограничения сканирования, позволяющий пользователю отображать 1-8 бит данных, и режим обнаружения, при котором загораются все светодиоды.
Для управления 8-битными цифровыми LED требуется всего 3 порта ввода-вывода! Без мерцания! Поддержка каскадного подключения!
VCC→5V
GND→ЗЕМЛЯ
DIN→P00
КС →P01
CLK→P02
Удобный четырехпроводной последовательный интерфейс может взаимодействовать со всеми распространенными микроконтроллерами. Каждый адрес данных может быть обновлен без перезаписи всех дисплеев. MAX7219 также позволяет пользователю выбирать кодировать или не кодировать каждые данные.
Все устройство включает в себя режим отключения с низким энергопотреблением 150 мкА, аналоговые и цифровые регуляторы яркости, регистр ограничения сканирования, позволяющий пользователю отображать 1-8 бит данных, и режим обнаружения, при котором загораются все светодиоды.
Для управления 8-битными цифровыми LED требуется всего 3 порта ввода-вывода! Без мерцания! Поддержка каскадного подключения!
VCC→5V
GND→ЗЕМЛЯ
DIN→P00
КС →P01
CLK→P02
