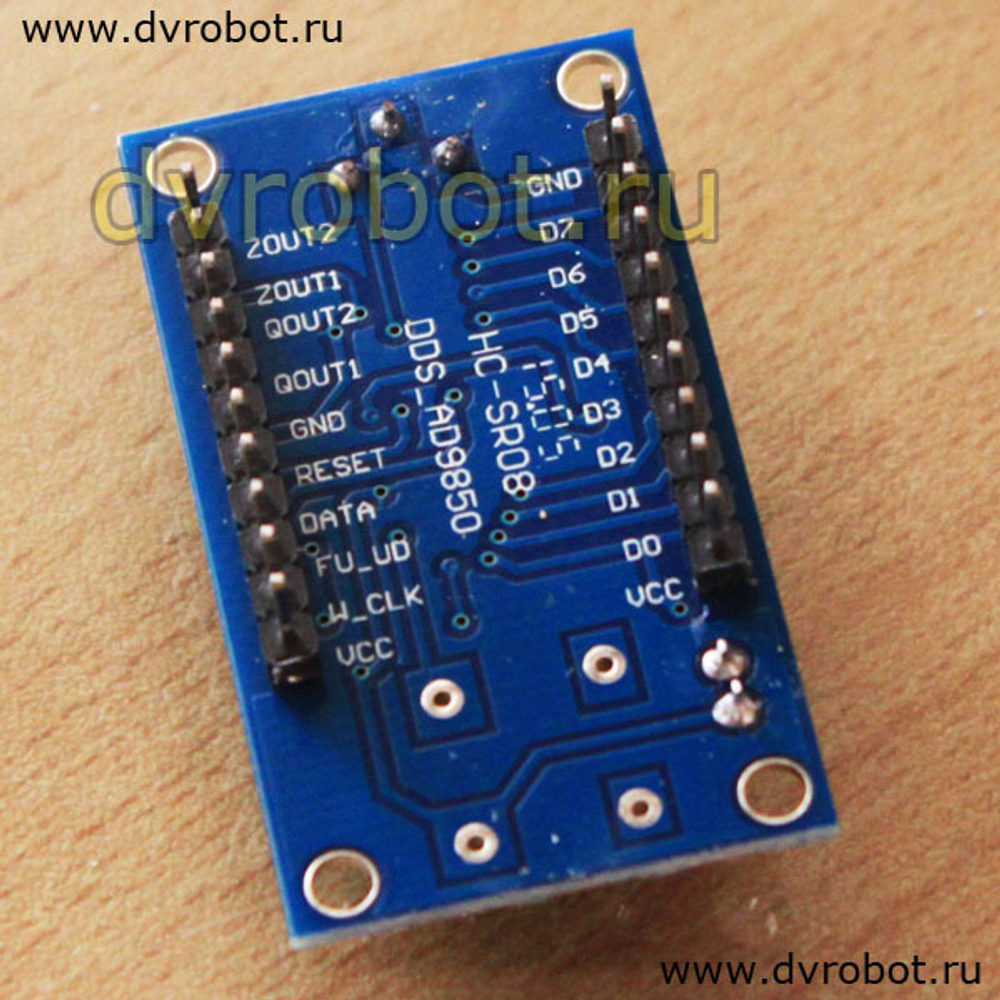

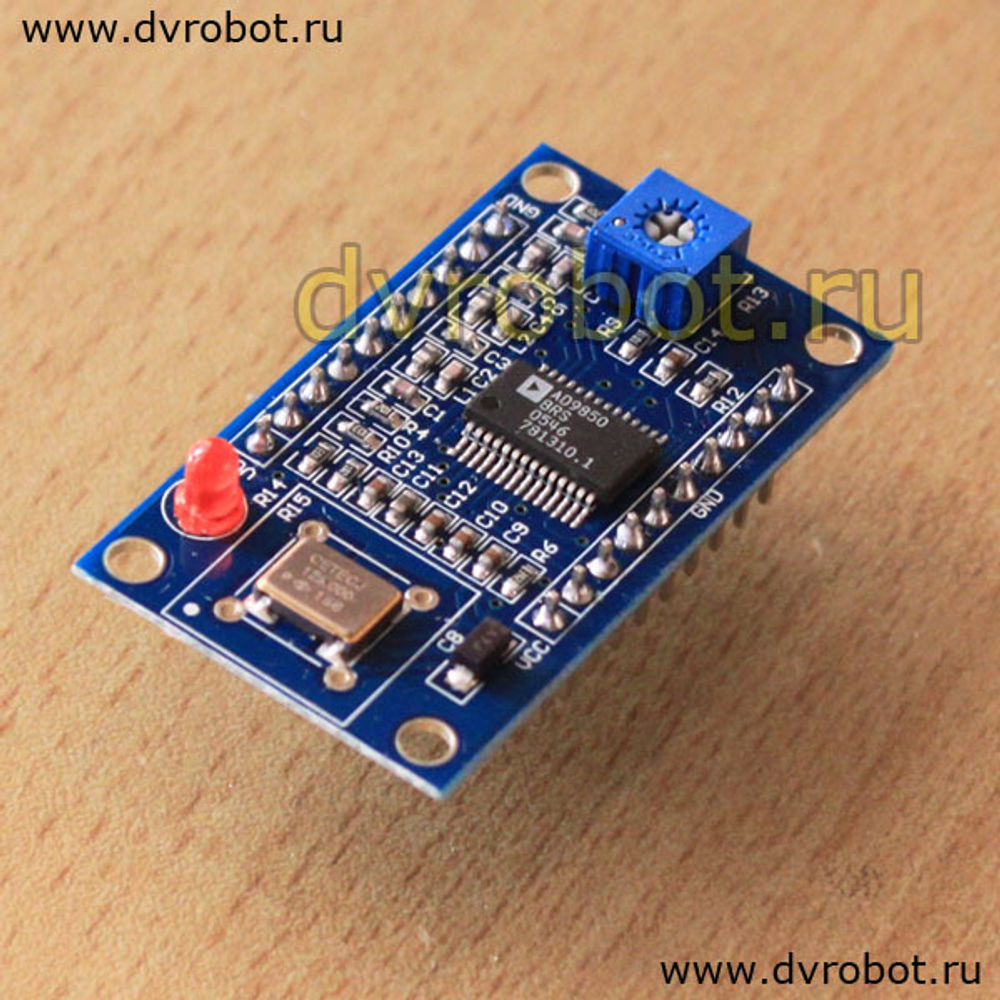

Модуль DDS на микросхеме AD9850 предназначен для генерации сигналов в виде синусоиды и прямоугольного сигнала на двух выводах в диапазоне 0-40 МГц.
Технические характеристики:
предельные частоты генерации от 0,029 Гц до 62,5 МГц;
количество разрядов ЦАП – 10;
выходной ток ЦАП – до 10,24 мА при напряжении ограничения 1,5 В;
встроенный компаратор для получения двух оппозитных ТТЛ выходов;
возможность цифрового управления частотой как по параллельному, так и по последовательному интерфейсу;
напряжение питания – 5 В;
потребляемый ток до 96 мА.
