Описание

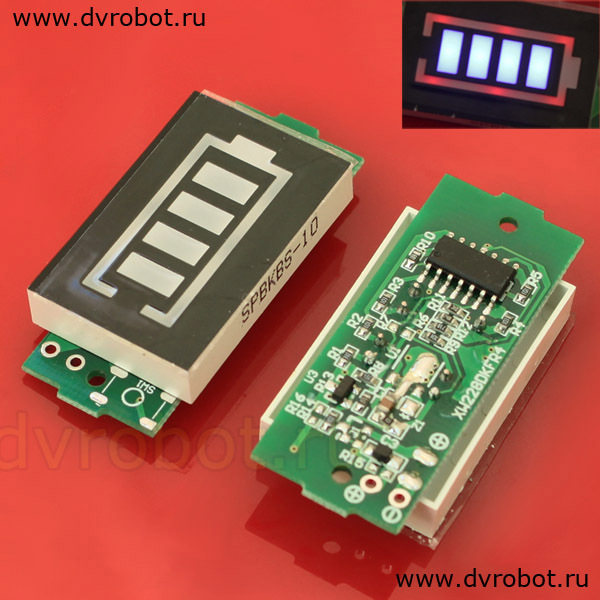

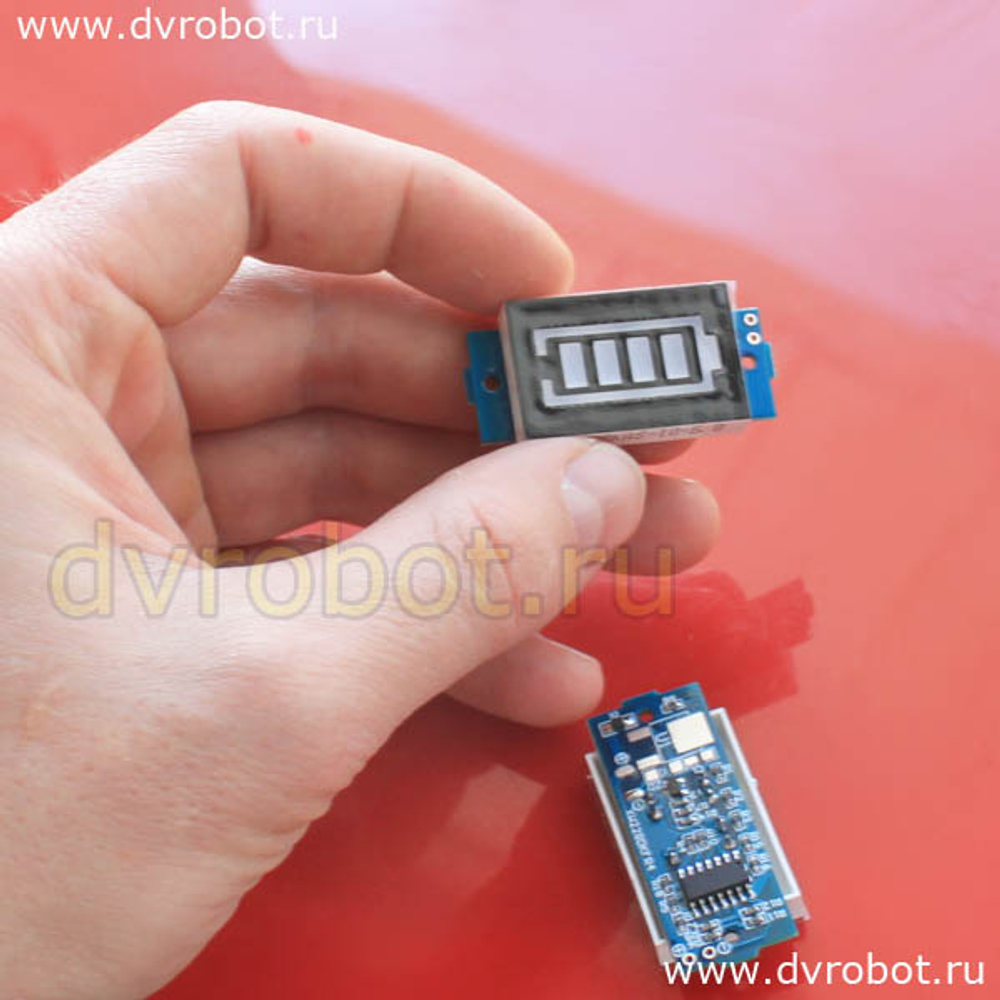

Модуль с цифровым дисплеем для отображает заряд/разряда одной батареи/ячейки в реальном времени.
- четыре голубых светодиода и одна красная контурная рамка;
Показатели опорных напряжений. (для 4,2 В, Li)
- напряжение батареи больше, чем 3,5 В, горят 2 ячейки;
- напряжение аккумуляторной батареи больше, чем 3,7 В, горят 3 ячейки;
- напряжение аккумуляторной батареи больше, 3,9 В, горят все 4 ячейки;
- напряжение аккумуляторной батареи меньше, чем 3,3 В, все 4 ячейки гаснут;
Для всех вариантов погрешность составляет 2%.
Показатели опорных напряжений. (для 4 В, кислотные)
- напряжение батареи больше 3,3 В, горит 1 ячейка;
- напряжение батареи больше 3,5 В,горят 2 ячейки;
- напряжение аккумуляторной батареи больше, чем 3,7 В,горят 3 ячефки;
- напряжение батареи больше 3,9 В, горят 4 ячейки;
Для всех вариантов погрешность составляет 2%.
