Промышленные серводвигатели от Happymodel серии Super200 Plus и Super400 Plus - это улучшенный аналог японских серводвигателей Seiko. Серводвигатели Happymodel Super200 Plus и Super400 Plus взаимозаменяемые с японскими Seiko (одинаковый размер), но при этом имеют целый ряд существенных улучшений:
- меньший вес в отличии от Seiko;
- бесконтактные датчики Холла для определения положения (в рулевом механизме Seiko используется поворотный потенциометр);
-добавлен радиатор соединенный с алюминиевой оболочкой серводвигателя, чтобы улучшить эффект рассеивания тепла и повысить надежность;
- нам понадобилось полгода, чтобы написать собственное программное обеспечение для серводвигателей Happymodel Super200 Plus и Super400 Plusс добавлением алгоритма PI. Теперь нейтральная точка рулевого механизма никогда не сместится, когда он под нагрузкой и без нагрузки;
- механическая часть также отличается от японской Seiko, где используются композитные шестерни из меди и пластика с невысокой надежностью в условиях низких температур.В серводвигателях Happymodel, в шестернях первой ступени используются зубья из металлических порошковых сплавов, а в шестернях второй ступени используются стальные пластиковые композитные зубья для снижения шума.В шестернях третьей ступени используются шестерни из порошковых металлов с хорошими скользящими свойствами. Четырехступенчатые и пятиступенчатые шестерни - это стальные прокатные шестерни, поверхность которых науглерожена и закалена, что повышает долговечность и ударопрочность шестеренок;

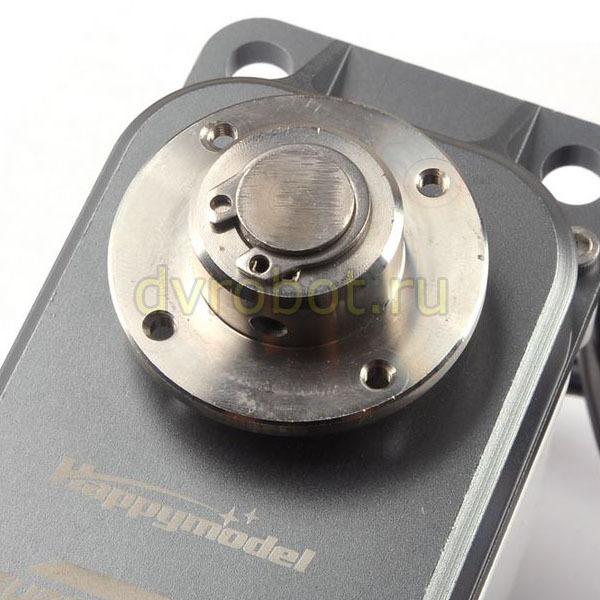

- выходной диск рулевого механизма можно использовать так же, как Seiko;
- стремясь решить проблему медленной скорости рулевого механизма Seiko, мы нашли профессиональный завод по производству двигателей где используется высокотемпературная эмалированная проволока, а так же импортные щетки и коллекторы, которые улучшили способность двигателя противостоять перегрузке и повысили скорость двигателя,тем самым сделав серводвигатель более отзывчивым.

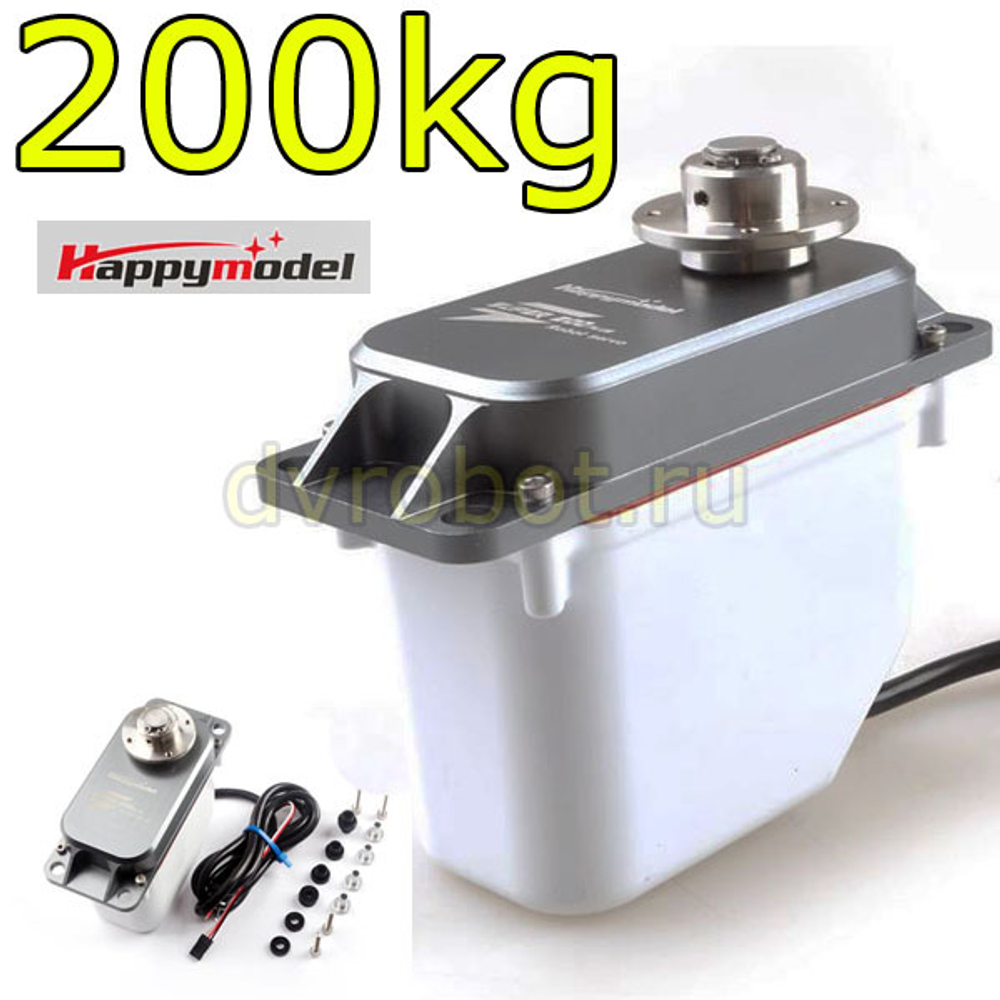

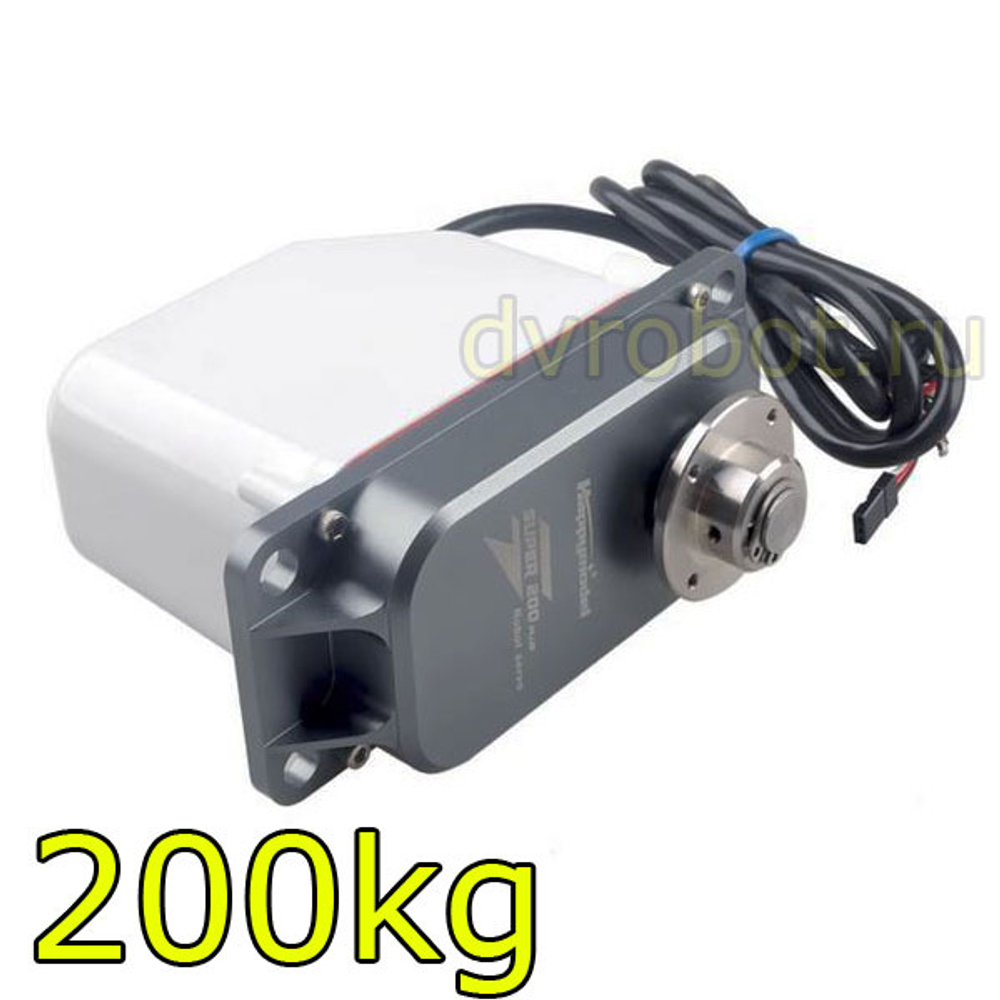

Super200 Plus
Входное напряжение: 24 В (рекомендуется питание батареи);
Скорость (без нагрузки): 24 В, около 0,46 с/60 *;
Максимальный крутящий момент: 200 кг. См;
Удерживающий крутящий момент: 70 кг. См;
Ток без нагрузки: <0.15A;
Ток блокированного ротора: 24 В: <11A;
Входной сигнал: ШИМ: 800us ~ 2200us, 50 ~ 400 Гц;
Диапазон рабочего угла: регулируемый: минимум около 60 * максимум около 300 °;
Вес нетто: 748 г

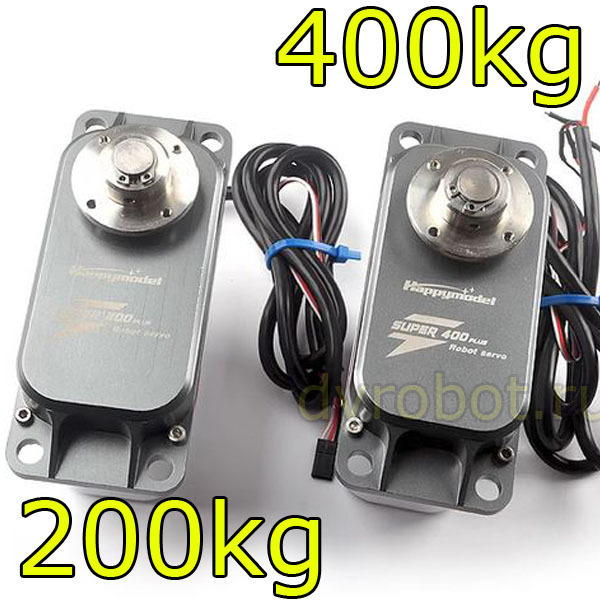

Super400 Plus
Входное напряжение: 12-24 В (рекомендуется использовать источник питания аккумулятора. Если требуется Высокое напряжение, его можно настроить);
Скорость (без нагрузки): 12 В, около 0,74 с/60*24 часа; Около 0,37 с/60 *;
Максимальный крутящий момент: 400 кг. См;
Удерживающий крутящий момент: 140 кг. См;
Ток без нагрузки: <0.1A;
Ток блокированного ротора: при 12 В: <7A при 24 В: <14A;
Входной сигнал: PMW: 800us. . 2200US, S0-400HZ;
Диапазон рабочего угла: регулируемый: минимальный прибл. +-30 ", максимум прибл. +-150 *;
Вес нетто: 750 г
