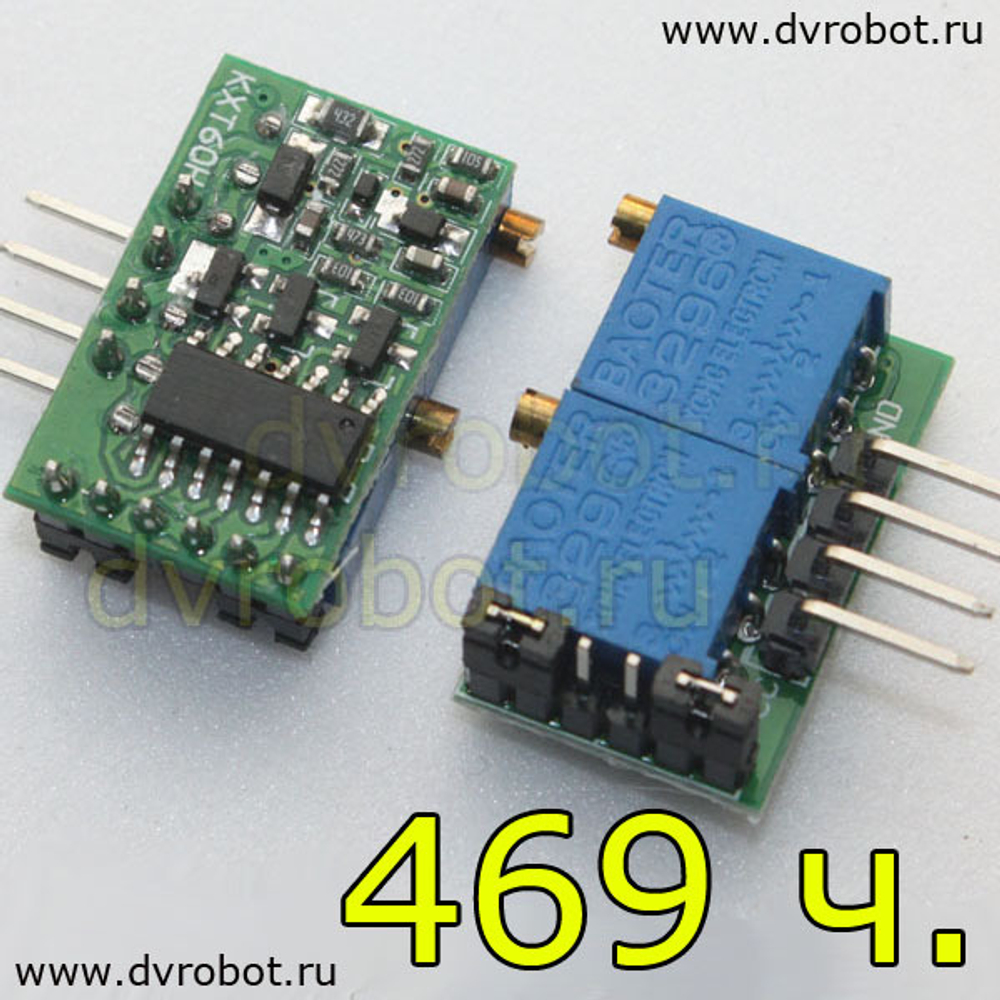

Таймер KXT60H - 469ч

(0)
Описание

Описание

KXT60H Таймер включения и выключения для управления внешней нагрузки. С помощью переменных резисторов и джамперов можно установить временные интервала в пределах до 469 часов.

Технические характеристики:

- Напряжение питания: DC 3-27 V;

- Ток потребления: 3V-0.22mA; 5V-0.45mA; 12V-1.6mA; 24V-4.4mA;

- Выходной ток на нагрузке: не более 1500mA.

Инструкция

Подстроечные резисторы устанавливают интервалы Т1 и Т2.

интервал Т1- время, в течении которого нагрузка включена.

интервал Т2- время, в течении которого нагрузка отключена.

Перемычка на выводе 1-2 соответствует установке интервалов Т1 и Т2 в секундах.

Крайнее левое положение резистора- примерно 22 секунды.

Крайнее правое положение резистора- примерно 110 минут.

Перемычка на выводе 2-3 соответствует установке интервалов Т1 и Т2, увеличенных в 256 раз.

Крайнее левое положение резистора- примерно 93 минуты.

Крайнее правое положение резистора- примерно 469 часов).

Перемычка на выводе 4-5 соответствует старту с интервала Т1 при включении устройства- нагрузка включается сразу.

Перемычка на выводе 5-6 соответствует старту с интервала Т2 при включении устройства- нагрузка будет отключена и включается по окончанию времени Т2.

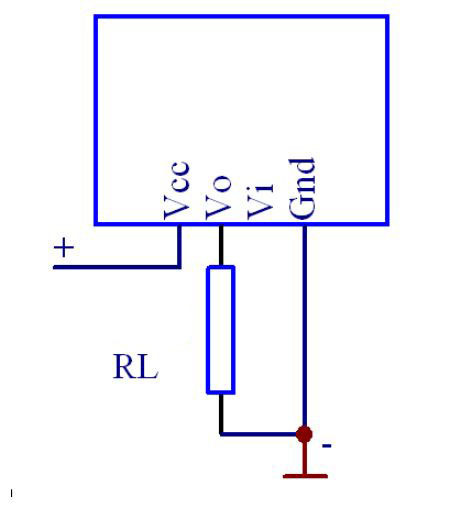

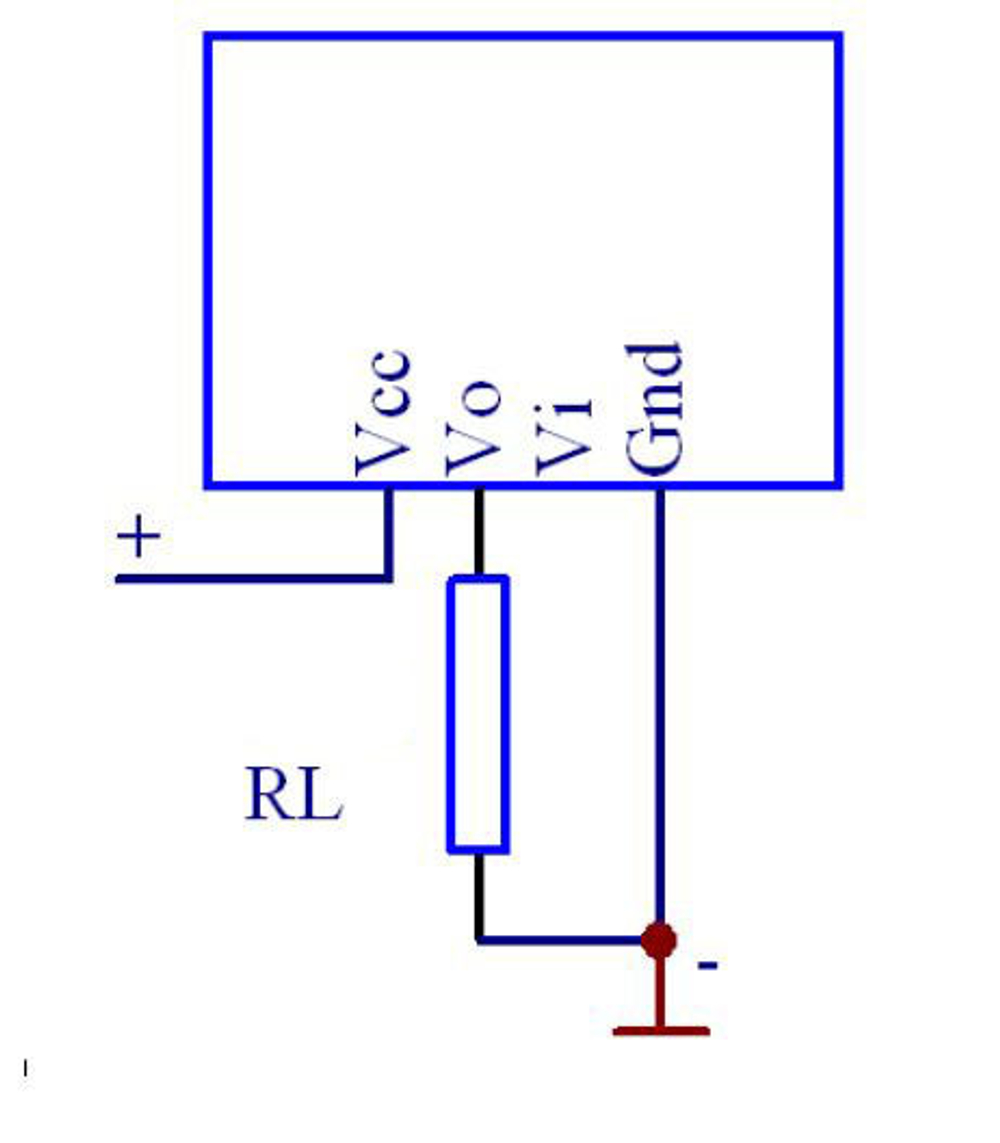

Схема подключения:

VCC: плюс источника питания;
Vo: выход для подключения нагрузки;
Vi: сброс устройство и начало отсчета интервалов Т1 и Т2 сначала. Достаточно кратковременно соединить Vi и VCC;
GND: минус источник питания;

Напряжение питания 3~27 VDC;

Максимальный ток нагрузки- до 1500мА.
