Универсальная плата Arduino MEGA + ESP8266

Описание

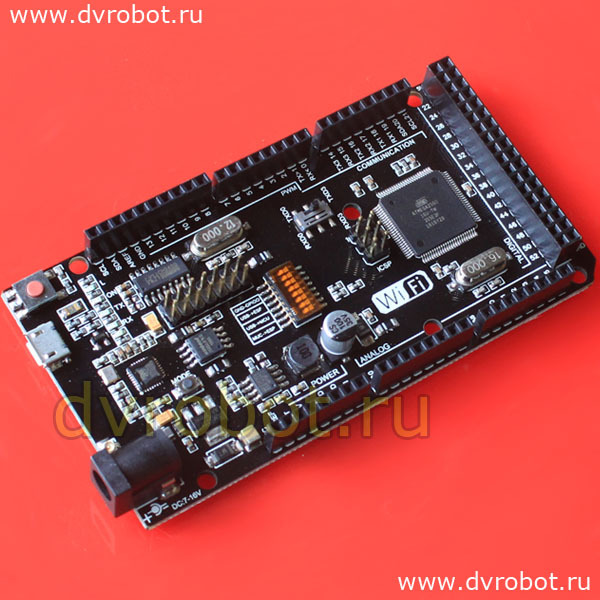

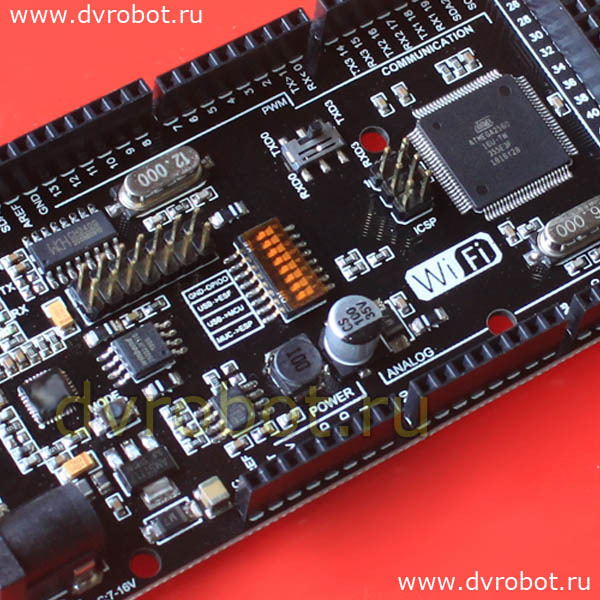

Универсальная плата Arduino ATMEGA2560 + ESP8266. С помощью перемычек можно выбрать несколько вариантов:

- Обмен данными ATmega2560 <-> ESP8266;

Для записи скетчей:

- USB <-> ATmega2560;

- USB <-> ESP8266;

USB преобразователь CH340G подключен к выводам RX0/TX0 ATmega2560, микросхема ESP8266 подключена к выводам RX3/TX3 of ATmega2560.
